在EMI濾波方案的選擇方面，常見的DC-DC變換器輸出濾波方案可以細分為有源濾波和無源濾波兩種。如果能夠選擇合理的EMI濾波方案進行輸出噪聲的抑制，往往能夠收獲較好的效果。那么，在DC-DC變換器的輸出噪聲抑制方法中，哪些EMI濾波方案是比較常見的呢？使用什么類型的輸出紋波衰減器能夠有效削弱輸出噪聲呢？下面就讓我們一起來看一下吧。



就DC-DC變換器的輸出紋波和噪聲來看，這些輸出噪聲不論性質或來源，都是疊加在DC輸出的所有紋波噪聲的綜合，通常這個值會在數十毫伏上下波動。想要有效的削弱輸出噪聲，一種比較常見的EMI濾波方案就是使用輸出紋波衰減模塊。目前比較通用的輸出紋波衰減模塊都是結合了有源濾波和無源濾波兩種技術的，在負載達20A時可減少輸出紋波至小于3mV峰-峰值，可衰減低頻的輸入基頻及諧波至DC-20MHz的頻率范圍，其對輸出噪聲的削弱效率也普遍能夠達到93-99%。

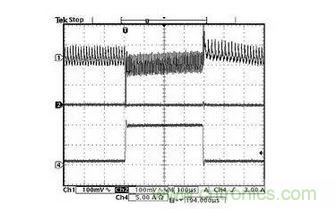

這里我們以一種市面上比較常見的SiP封裝、有源濾波的輸出紋波衰減器為例，進行DC-DC轉換器的有源EMI輸出噪聲濾波方案介紹。這種輸出紋波衰減器可以在1kHz至500kHz范圍減少輸出端的紋波和噪聲30dB以上，并且能夠用于大部份的開關電源，改善瞬態反應及保證凈潔的負載點穩壓。透過轉換器的遙感功能或調節引腳來實行負載穩壓。假如DC-DC開關轉換器沒有遙感端或不適合使用時，調整功能會修正轉換器的輸出電壓來補償濾波引至的余量電壓下降。濾波器的余量電壓的設置大大減少了轉換器輸出端所需的電容，并能夠提供等同的瞬變性能和減少紋波。在同樣的實驗條件下，采用EMI輸出濾波方案和沒有采用濾波方案的轉換器，其波形對比如下圖所示：

圖為有源濾波的輸出紋波衰減器的正常表現



經過實驗證明，作為EMI輸出濾波方案的一種，安裝輸出紋波衰減器的操作方式對于DC-DC變換器的輸出噪聲抑制有較好的效果。該種設置方案能夠有效的對輸出端的紋波噪聲實現削弱，其削弱效率能達到90%以上，屬于有效的控制范圍內。
